उत्पाद विवरण:
|

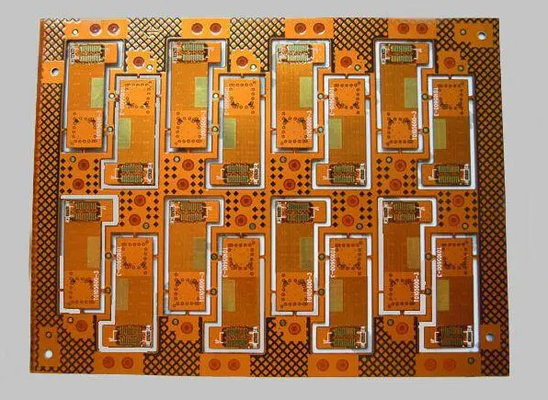

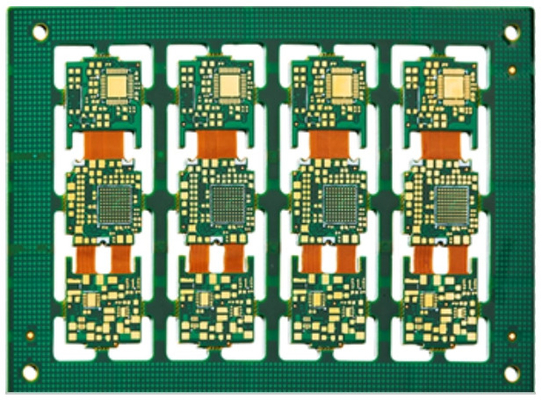

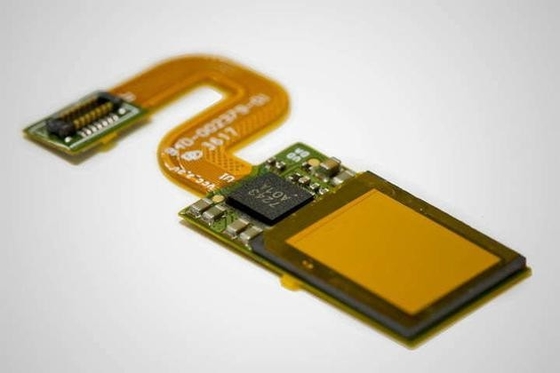

| उत्पाद का नाम: | पीसीबी लेजर काटने की मशीन | आवेदन: | फिंगरप्रिंट मॉड्यूल/एचडीआई बोर्ड/एफपीसी/पीसीबी |
|---|---|---|---|
| लेजर स्रोत: | Inno | मशीन का प्रकार: | धड़कन |
| काटने की सटीकता: | ±25μm | लेजर तरंग दैर्ध्य: | 355 एनएम |
| पल्स चौड़ाई: | 10-40एनएस | वोल्टेज: | 220वी/10ए/50हर्ट्ज |
| काटने का प्रभाव: | चिकनी और सुंदर, उत्कृष्ट काटने सीवन गुणवत्ता | ||
| प्रमुखता देना: | Ndfeb चुंबक लेजर काटने की मशीन,600x600 मिमी लेजर काटने की मशीन,पूर्ण संलग्न लेजर काटने की मशीन |
||

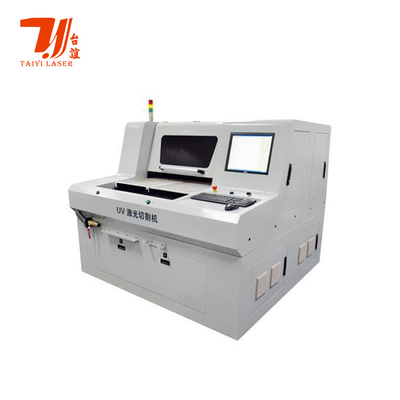

पीसीबी लेजर काटने की मशीन
| पद | विनिर्देश |
| आयामः LxWxH | 1500X1600X1720 ((MM) |
| लेजर स्रोत | यूवी/ग्रीन लेजर |
| काटने का सिर | एकल सिर |
| मोटाई | ≤3 मिमी (सामग्री के अनुसार) |
| काटने की सीमा | 500 मिमी X 600 मिमी ((एकल शरीर) |
| अधिकतम सीमा | एक्स अक्ष 750 मिमी याक्सिस 500 मिमी |
| स्कैन रेंज | 50mm X 50mm |
| दोहराया गया स्थान सटीकता |
रैखिक मोटर X अक्ष/Y अक्ष±3um Z-अक्ष सर्वो मोटर±0.01mm |
| प्रसंस्करण सटीकता | ±20um ((मुआवजे के बाद) |
| अधिकतम गति | लोड के साथ 1m/S ((X अक्ष/Y अक्ष) |
| अधिकतम त्वरण गति | भार के साथ 10m/S^2 (X अक्ष/Y अक्ष) |
| फोकस स्पॉट | 20±5μm (यूवी) और 25±5μm (ग्रीन) |
| फोकस सटीकता | 3um |
| लोडिंग मॉडल | मैनुअल लोडिंग + वैक्यूम अवशोषण + फिक्स्चर |
| पावर ड्राइव | रैखिक मोटर/सर्वो मोटर |
| शक्ति | वोल्टेज:220V 50HZ~60HZ |
| अधिकतम शक्ति | 3.5KW ((वैक्यूम धूल हटाने वाली डिवाइस शामिल नहीं है) |
| वायु दबाव | 0.4-0.6 Mpa |
| तापमान/नमी | 22±2°C/ 50-60%, कोई संघनक नहीं |
| ऑपरेटर प्रणाली | विंडोज7 |
| सीसीडी ब्रांड के साथ दृष्टि प्रणाली | नियमित स्थिरता प्रणाली और ब्रांड |
| प्रारूप | डीएक्सएफ,जीईआर |
| अन्य | उपकरण में धूल को अवशोषित करने के लिए धूल कलेक्टर है और अपशिष्ट सामग्री DXF; |
| सरल मानव-मशीन इंटरफ़ेस और संचालन पैनल; | |
| प्रशिक्षण | व्यवस्था कर सकते हैं |
| उपकरण की वारंटी, रखरखाव |
1 वर्ष |
